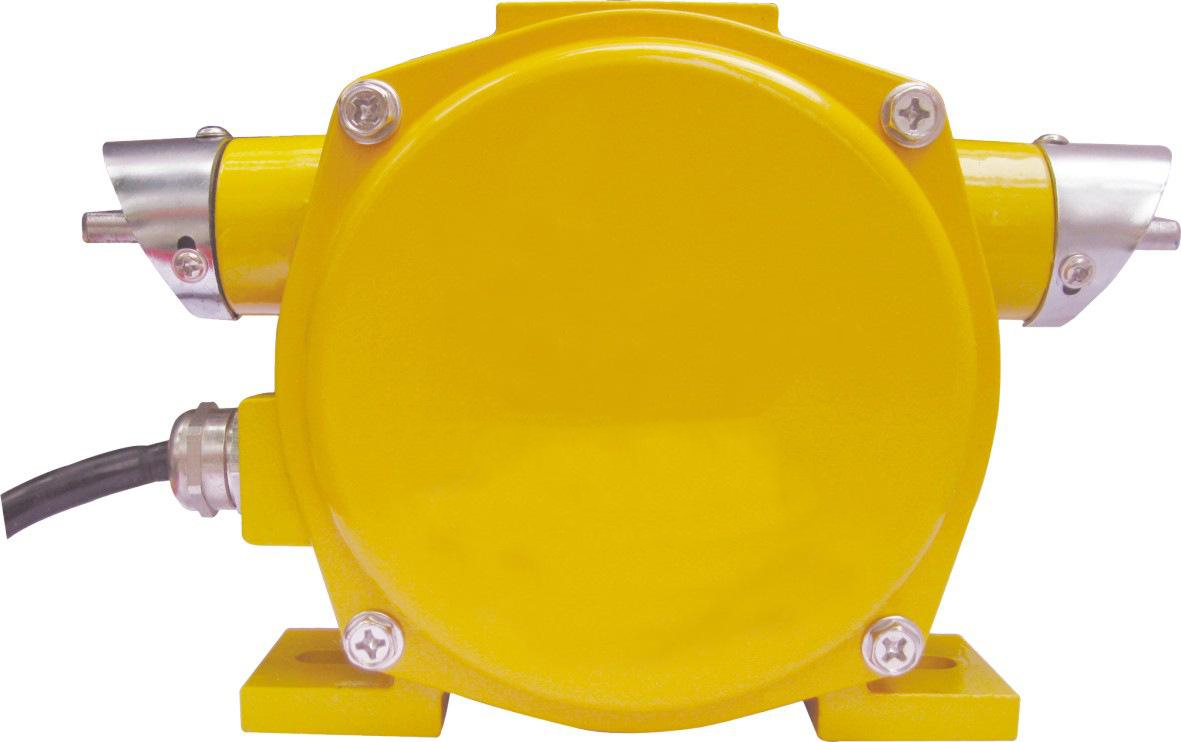

跑偏開關不銹鋼立輥HQXT-18防爆型
跑偏開關不銹鋼立輥HQXT-18防爆型當運行中的膠帶發生跑偏時，膠帶邊緣帶支立輥旋轉并擠壓立輥使之傾斜．若立輥傾斜大干動作角度時，立即發出一組開關信號．如立輥繼續傾斜大于二級動作角度時則輸出另一組開關信號，兩組開關信號可分別用于告警或停機．膠帶機恢復正常運行后．立輥自動復位。
HQXT-18應用范圍：
●常規皮帶機 地下、索道支撐皮帶輸送機
●輪船裝卸系統 堆垛/取料輸送機
●傾斜和梭式輸送機 起重機/挖掘機起重臂限位
●裙邊給料機/輸送機 重型極限開關
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
HQXT-18技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
HQXT-18使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
選型注意事項
1、盡量選擇二或多跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。
HQXT-18工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12°），兩級跑偏開關的 組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
跑偏開關的分類：
跑偏開關有普通型的、接線腔型、地址編碼的。
a.普通型的就是以上所說兩級跑偏開關；
b.接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
c.地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（網關）通過XLline現場總線方式連接，支持128個地址，且同一地址可多個開關同時使用，其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
HQXT-18使用與安裝：
將跑偏開關固定在支架上．然后在膠帶機架上；立輥軸線與膠帶平面相垂直．立輥與膠帶邊緣距離為Ｌ=50 100mm：
膠帶位干立輥下端1/3處；
每50M膠帶可安裝跑偏開關一對。
接線方式：
本機出廠時已配長度為1.0米電纜線，接線方式參照牌所標線色。
概述：
●通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
●堅固的鑄鋁外殼，特殊的環境可選擇特殊的表面處理。
●整體式蓋板易于接線及調整，不需拆除動作桿就的可拆卸蓋板。
●動作桿軸承額定轉速5000轉/分，適合于皮帶速度小于6.35m/s。
●動作桿法向角調節范圍22.5?
●法向夾角為10?時觸點動作，法向夾角為20?時停機觸點動作。
●防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25-75mm。通常安裝在皮帶兩側距頭部或尾部0.3m-2m的地方。
●皮帶跑偏時，迫使動作桿偏離，觸動微動開關。如果繼續偏離，觸動另一組觸點，輸送機就會保護性停機。
